Valve de contrôle haute pression de type flapper API 6A 15000psi Corps forgé Conception d'accès interne pour le forage

Le clapet anti-retour à haute pression de type battant représente un composant de sécurité essentiel dans les systèmes de forage et de contrôle de puits où la prévention instantanée du reflux peut faire la différence entre des opérations contrôlées et une défaillance catastrophique de l'équipement. Ce clapet anti-retour certifié API 6A utilise un mécanisme de fermeture à battant assisté par ressort qui réagit à l'arrêt ou à l'inversion du flux en quelques millisecondes, claquant le battant contre la bague d'étanchéité usinée avec précision avant que le flux inverse ne puisse développer une vitesse ou des surtensions de pression dommageables. Conçu pour un service continu à une pression de travail de 15 000 psi avec une vérification par test hydrostatique à 22 500 psi, cette vanne est construite en acier allié forgé sélectionné pour sa combinaison exceptionnelle de limite d'élasticité, de ténacité à la rupture et de résistance à la fissuration sous contrainte sulfhydrique dans des environnements de service corrosifs conformes à la norme NACE MR0175. La configuration du corps à entrée supérieure permet une inspection interne complète et le remplacement des composants, y compris la plaque de battant, l'ensemble axe de charnière, la bague d'étanchéité et tous les éléments d'étanchéité, par l'ouverture du chapeau supérieur, tandis que le corps de la vanne reste solidement connecté au système de tuyauterie via des raccords union à marteau Fig1502, une philosophie de conception qui transforme ce qui serait autrement une opération de maintenance de plusieurs heures en une procédure mesurée en minutes.

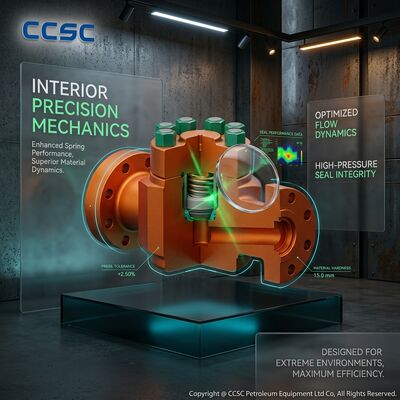

• Fermeture à battant assistée par ressort : Le mécanisme de battant préchargé par ressort de torsion fournit une force d'étanchéité positive indépendante de la pression du fluide, assurant une fermeture fiable même à des pressions différentielles proches de zéro où les conceptions à battant uniquement par gravité peuvent ne pas s'asseoir correctement contre la surface d'étanchéité.

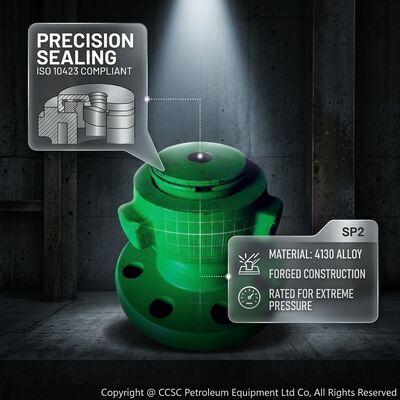

• Corps et chapeau en acier allié forgé : Fabriqué en acier allié forgé de première qualité avec documentation complète de traitement thermique et tests d'impact Charpy à la température minimale de conception, fournissant l'intégrité structurelle exigée par les conditions de service des collecteurs de forage à haute pression.
• Interchangeable avec la conception FMC Weco : Conçu comme un échange direct dimensionnel et de performance avec des modèles de clapets anti-retour à battant OEM établis, permettant une intégration transparente dans les systèmes de tuyauterie à union à marteau existants sans manchons adaptateurs ni modifications sur site.

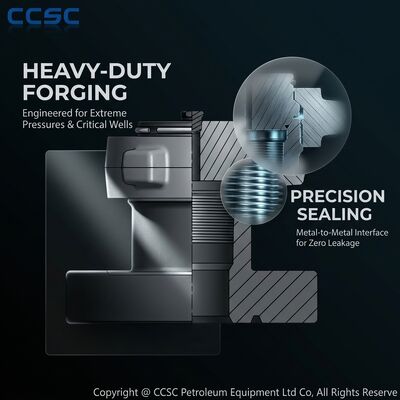

• Contact métal sur métal du siège : L'interface d'étanchéité battant-siège utilise des surfaces métalliques polies avec précision qui maintiennent leur intégrité à des températures élevées où les joints élastomères se dégraderaient, avec des inserts de siège souples en option disponibles pour les applications exigeant une étanchéité hermétique à de faibles pressions différentielles.
• Marquage de flèche de flux intégrale : Une flèche directionnelle en relief moulée directement dans la forge du corps de la vanne fournit des indications d'orientation d'installation permanentes et sans ambiguïté qui ne peuvent pas être retirées, peintes ou mal interprétées dans des conditions de terrain avec une visibilité limitée.
• Trajet de flux pleine section : Le diamètre du passage de flux interne correspond à l'alésage du tuyau de raccordement dans tout le corps de la vanne, éliminant les restrictions de flux, la génération de turbulence et les zones de vitesse sujettes à l'érosion qui accélèrent l'usure des composants dans les services de fluides abrasifs.
• Composants internes remplaçables sur site : Tous les composants d'usure, y compris l'ensemble battant, la bague d'étanchéité, l'axe de charnière, l'axe de pivot de retenue et les joints toriques d'étanchéité, sont conçus comme des éléments remplaçables individuellement, stockés sous forme de kits de pièces de rechange pour une remise en état rapide sur site sans outillage spécialisé.

Le clapet anti-retour à haute pression de type battant est déployé stratégiquement sur tout le spectre des opérations de pompage et de contrôle de puits à haute pression dans les champs pétrolifères. Les scénarios d'application principaux comprennent les conduites de décharge des collecteurs de forage où plusieurs pompes de boue se déchargent dans un collecteur de colonne montante commun et où l'arrêt d'une seule pompe doit isoler instantanément la pompe inactive du collecteur commun sous pression pour éviter les dommages dus à la rotation inverse, les conduites de décharge à haute pression des unités de cimentation garantissant que le coulis de ciment circule exclusivement dans le sens avant pendant les opérations de cimentation primaire de tubage, de cimentation sous pression et de cimentation de bouchon, les systèmes de collecteurs de choke et de kill sur les appareils de forage où les clapets anti-retour dans la conduite de kill empêchent l'afflux incontrôlé de fluides de formation par le circuit de kill lors d'événements de contrôle de puits, et les unités de pompage de stimulation de puits à haute pression pendant les opérations de fracturation hydraulique et d'acidification. Le mécanisme de type battant est particulièrement bien adapté aux applications impliquant des fluides contenant des solides en suspension ou des agents de soutènement, car le mouvement d'ouverture rotatif du battant et le trajet de flux pleine section minimisent les crevasses et les zones mortes où les particules peuvent s'accumuler et interférer avec l'étanchéité de la vanne, un mode de défaillance courant dans les clapets anti-retour à bille et à levée exposés à des fluides de fracturation chargés d'agents de soutènement. Ce clapet anti-retour est également largement utilisé dans les conduites de ventilation des séparateurs de gaz de boue, la protection contre le reflux des systèmes de torche et les applications de décharge des pompes de réinjection d'eau produite où un contrôle fiable du flux unidirectionnel soutient directement la conformité environnementale et les objectifs de sécurité opérationnelle.

Chaque clapet anti-retour à haute pression de type battant est soumis à un programme de vérification de la qualité rigoureux dépassant les exigences d'inspection minimales de l'API 6A. Chaque vanne subit des tests d'intégrité de la coque hydrostatique à 1,5 fois la pression de service nominale, des tests de siège à gaz basse pression pour confirmer l'étanchéité battant-siège à une pression différentielle proche de zéro, des tests de siège à gaz haute pression à la pression différentielle nominale complète et une vérification du cyclage fonctionnel pour confirmer le fonctionnement cohérent du battant sur dix cycles d'ouverture-fermeture complets. Les surfaces externes sont protégées par un revêtement conservateur inhibiteur de corrosion, et toutes les surfaces filetées et d'étanchéité reçoivent des capuchons et des bouchons de protection. L'emballage d'exportation utilise des caisses en contreplaqué fumigé certifié ISPM 15 avec des inserts en mousse découpés sur mesure, des sachets dessiccants et des cartes indicatrices d'humidité. Une documentation complète accompagne chaque expédition, y compris les rapports de test des matériaux avec une traçabilité complète des propriétés chimiques et mécaniques, la certification de forgeage, les enregistrements de traitement thermique, les rapports d'examen non destructif, les graphiques de test hydrostatique et de gaz, et les certificats de conformité produit API 6A. CCSC PETROLEUM EQUIPMENT CO.,LTD s'engage à fabriquer des clapets anti-retour qui offrent une protection fiable contre le reflux dans les applications de pompage et de contrôle de puits les plus exigeantes dans les champs pétrolifères du monde entier.
