À travers le conduit de la vanne de porte d'expansion A516 Gr70 4 pouces 1500LB Slab Gate Pipeline transport de pétrole de porc

À travers le conduit de la vanne de porte d'expansion 4 " 1500LB

Introduction du produit

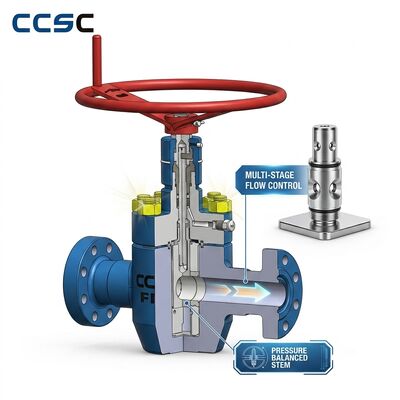

Cette soupape de porte d'expansion par conduit, également connue sous le nom de soupape de porte de dalle, est conçue pour un service d'isolement critique des pipelines dans les pipelines de transport de pétrole et de gaz à longue distance.La vanne de classe 1500LB de 4 pouces présente un trou complet à travers la conception du conduit où l'ouverture de la porte correspond exactement au diamètre interne du tuyau lorsqu'elle est complètement ouverte, garantissant une restriction de débit nulle et permettant le passage sans entrave des jauges d'inspection des conduites (porcs) et des outils de nettoyage.Le mécanisme de porte d'expansion parallèle utilise la pression de ligne pour dynamiser l'étanchéité du siège en aval tandis qu'une action de coin mécanique fournit une étanchéité positive en amontConforme à l'API 6D, cette vanne est idéale pour les pipelines de pétrole brut, le transport du gaz naturel, les lignes de produits raffinés et l'isolation des cavernes de stockage souterraines.

Principales caractéristiques

• Conception du conduit à perçage complet:L'ouverture de la porte correspond au diamètre interne complet du tuyau lorsqu'elle est ouverte, offrant un passage en douceur pour les porcs intelligents, les porcs de nettoyage et les porcs sphériques sans rayures ni dommages.Ceci est essentiel pour les programmes modernes de gestion de l'intégrité des pipelines.
• Mécanisme de porte d'expansion parallèle:Contrairement aux vannes à clôture, la porte à expansion parallèle utilise deux moitiés de porte séparées avec un mécanisme de clôture interne.le coin élargit mécaniquement les deux moitiés de la porte vers l'extérieur contre les siègesLa pression de la ligne alimente ensuite le siège en aval.
• Capacité de double blocage et saignement (DBB):Avec la vanne fermée et la cavité drainée, les sièges en amont et en aval assurent un scellement indépendant, permettant de vérifier l'intégrité du joint en surveillant le port de saignement de la cavité corporelle.Cela satisfait aux exigences de DBB pour l'isolement critique.
• Pièges de cavité zéro:La cavité de la porte est complètement évacuée lorsque la vanne est ouverte ou fermée.Cela élimine le verrouillage de la pression due à l'expansion thermique des fluides piégés et empêche la contamination du produit entre les lots dans les pipelines multiproduits.
• Sièges autoportants:Les inserts de siège en PTFE alimentés au ressort soulagent automatiquement la pression excessive de la cavité vers le côté en amont, évitant ainsi une surpression du corps selon les exigences de l'API 6D.
• Conception sûre contre le feu:Certifié selon les normes de sécurité incendie de l'API 6FA/BS 6755 Partie 2 avec un siège secondaire métal-métal qui maintient l'intégrité de l'arrêt après que les sièges mous en PTFE ont été détruits par le feu.

Pourquoi nous choisir?

• Monogramme API 6D sous licence:Notre usine de fabrication est titulaire d'une licence monogramme API 6D pour les vannes de pipeline, avec un système de qualité audité selon les exigences de l'API Q1.
• Étanchéité du siège testée au gaz:Chaque soupape est soumise à des essais de siège à gaz à basse pression (5-15 PSI d'azote) en plus des essais hydrostatiques, vérifiant une fuite zéro de bulles selon les critères d'acceptation API 6D.
• Vérification complète du DBB:La fonctionnalité de double blocage et de fuite est vérifiée sur chaque vanne en testant indépendamment les deux sièges avec la cavité ventilée, ce qui fournit une certification de performance DBB documentée.
• Expérience dans le cadre d'un projet de pipeline:Nos vannes de passerelle sont installées dans de grands projets de pipelines transfrontaliers en Asie et en Afrique, avec des paquets de documentation complets de projet qui répondent aux exigences des entrepreneurs EPC.

Tableau des paramètres techniques

Questions fréquentes

Q: Pourquoi une conception de conduit à travers est-elle importante pour les vannes de pipeline?
A: à travers le conduit assure que le trou de la vanne correspond exactement à l'identifiant du tuyau lorsqu'il est ouvert.(2) éliminer les turbulences et la chute de pression à la vanne, (3) empêcher l'accumulation de sédiments dans la cavité de la vanne et (4) éviter le mélange des produits entre les lots dans les pipelines à plusieurs produits.Il s'agit d'une exigence obligatoire conformément à l'API 6D pour les vannes d'isolation des pipelines..

Q: Qu'est-ce que le DBB (double blocage et saignement) et quand est-il nécessaire?
R: DBB signifie qu'avec la vanne fermée, les sièges en amont et en aval assurent un joint indépendant et que la cavité du corps peut être ventilée/évacuée entre eux.Cela permet de vérifier qu'aucun siège ne fuit avant les travaux d'entretienLe DBB est requis pour l'isolation positive où les travailleurs seront en aval de la vanne, selon les réglementations de verrouillage / étiquetage OSHA et de nombreuses normes de sécurité des opérateurs.

Q: Cette vanne peut-elle être installée dans n'importe quelle orientation?
R: Les vannes de sortie par conduit peuvent être installées dans des orientations horizontales ou verticales des pipelines.Pour orientation horizontale de la tige, des considérations particulières concernant le support de la tige et de l'actionneur sont requises, veuillez préciser l'orientation de l'installation lors de la commande.
