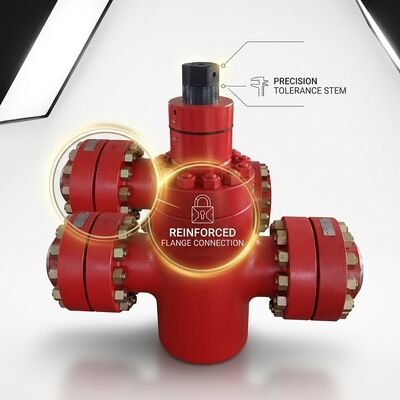

Ventilateur de sortie en acier au carbone WCB 8 pouces 600LB API 600 boulonné

Vanne à bride OS&Y en acier au carbone 8" 600LB WCB

Présentation du produit

Cette vanne à bride OS&Y en acier au carbone API 600 est une bête de somme pour les applications d'isolation de pipelines industriels. Le corps en acier au carbone moulé ASTM A216 WCB avec un alésage nominal de 8 pouces et une pression nominale de classe 600LB offre un service marche-arrêt fiable dans le transport du pétrole, les lignes de traitement de raffinage, la distribution de gaz, le traitement de l'eau et la tuyauterie industrielle générale. La conception à vis et étrier extérieurs (OS&Y) affiche clairement la position de la vanne sur toute la hauteur de la tige tout en protégeant les filetages de la tige de l'exposition aux fluides de procédé. Un opérateur à engrenages coniques offre l’avantage mécanique nécessaire au fonctionnement en douceur des alésages de plus grande taille. Chaque vanne est soumise à des tests de coque hydrostatiques à 1 500 PSI et à des tests de siège conformément à la norme API 598.

Principales caractéristiques et caractéristiques

• Conception de la tige montante OS&Y :Les filetages externes de la tige et l'indicateur de tige montante fournissent une confirmation visuelle sans équivoque de la position de la vanne. La configuration OS&Y isole les filetages des fluides de traitement, empêchant ainsi la corrosion et le grippage de l'interface filetage tige/manchon.
• Porte à cale flexible :La conception en coin flexible d'une seule pièce s'adapte aux distorsions mineures du corps dues à la dilatation thermique et aux contraintes des tuyaux tout en maintenant un contact uniforme du siège sur toute la circonférence pour une fermeture fiable.
• Opérateur d'engrenages coniques :La boîte de vitesses conique entièrement fermée et lubrifiée à la graisse réduit la force sur la jante du volant à des niveaux confortables pour les vannes de 8 pouces et plus, tout en fournissant une indication de position et des butées de course réglables.
• Joint de chapeau enroulé en spirale :Le SS316L avec joint spiralé en graphite flexible assure une étanchéité fiable du chapeau sur toute l'enveloppe pression-température et s'adapte aux cycles thermiques sans resserrage.
• Sièges de carrosserie intégrés avec revêtement dur :Les sièges usinés directement dans le corps moulé éliminent les fuites potentielles des bagues de siège enfoncées ou filetées. Le rechargement Stellite 6 offre une résistance à l'érosion pour les applications à cycles élevés.
• Épaisseur de paroi conforme à l'API 600 :L'épaisseur de la paroi du corps dépasse les exigences minimales de l'ASME B16.34 avec une tolérance de corrosion supplémentaire selon API 600 pour une longue durée de vie.

Pourquoi nous choisir

• Fabricant sous licence API 600 :Notre fonderie et nos installations d'usinage sont agréées API 600, ce qui garantit que chaque robinet-vanne en acier moulé répond à la norme internationale la plus largement acceptée pour les robinets-vannes de raffinerie et de pipeline.
• Fonderie et atelier d'usinage internes :L'intégration verticale depuis le moulage jusqu'à l'assemblage final nous offre un contrôle qualité complet et permet des prix compétitifs grâce à l'efficacité de la fabrication.
• Inspection radiographique disponible :Les pièces moulées du corps de vanne peuvent être fournies avec une inspection RT conformément aux exigences de classe spéciale ASME B16.34 pour les applications critiques où la vérification de l'intégrité de la pièce coulée est obligatoire.
• Programme de gros inventaire :Les tailles courantes (2"-12") de la classe 150-600 sont conservées dans notre inventaire d'entrepôt pour une expédition immédiate, prenant en charge les rotations d'usine et les remplacements d'urgence.
• OEM et marque privée :Nous proposons une fabrication OEM et des emballages de marque privée pour les distributeurs de vannes et les entrepreneurs EPC avec une plaque signalétique personnalisée, des spécifications de peinture et des packages de documentation.

Tableau des paramètres techniques

FAQ

Q : Quelle est la différence entre les vannes OS&Y et NRS (à tige non montante) ?
R : Dans une vanne OS&Y, la tige s'élève au-dessus du volant lors de l'ouverture, fournissant une indication visuelle claire de la position et isolant les filetages de la tige du fluide de procédé. Les vannes NRS ont une tige filetée dans la vanne, qui tourne mais ne monte pas. Elles sont plus compactes mais les filetages de la tige sont exposés aux fluides de traitement, ce qui les rend moins adaptées aux services corrosifs ou à haute température. OS&Y est préféré pour les applications industrielles et de raffinage en raison de ses avantages en matière de fiabilité et de maintenance.

Q : Pourquoi un opérateur à engrenages est-il nécessaire pour une vanne de 8 pouces ?
R : Dans la classe 600LB, un robinet-vanne de 8 pouces nécessite environ 80 à 120 Nm de couple pour fonctionner sous pleine pression différentielle. Un réducteur à couple conique réduit la force sur la jante du volant à moins de 360 ​​N (36 kg), ce qui est le maximum recommandé par la norme ISO 5210 pour un fonctionnement manuel. Sans boîte de vitesses, faire fonctionner la vanne contre la pression de la conduite serait physiquement impossible pour la plupart des opérateurs.

Q : Cette vanne peut-elle être utilisée pour l’étranglement ou le contrôle du débit ?
R : Les robinets-vannes sont conçus pour un service entièrement ouvert ou entièrement fermé et ne doivent pas être utilisés pour l'étranglement. L'ouverture partielle provoque un écoulement à grande vitesse à travers la porte et les sièges, entraînant des vibrations, une érosion et des dommages prématurés aux sièges. Pour les applications de contrôle de débit, veuillez considérer nos gammes de produits de vannes à globe ou de régulation.
