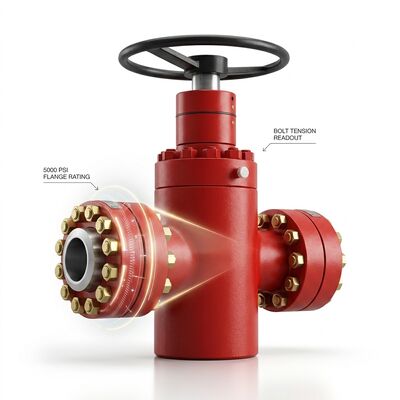

Valve électrique de porte à haute pression à actionnement WCB 6 pouces 900LB à flèche modulateur de contrôle intelligent du gaz d'huile

Vanne à vanne haute pression à commande électrique 6" 900LB

Présentation du produit

Ce robinet-vanne à commande électrique combine un robinet-vanne robuste en acier au carbone moulé API 600 avec un actionneur électrique multitours intelligent pour un service d'isolation haute pression automatisé. Le corps WCB de classe 900LB de 6 pouces est conçu pour les applications exigeantes de pipelines de pétrole et de gaz où le fonctionnement à distance, le contrôle de position précis et les performances fiables et de sécurité sont essentiels. L'actionneur intelligent intégré dispose d'une communication numérique Modbus RTU, d'un contrôle analogique 4-20 mA, de limites de position programmables et de capacités de diagnostic complètes. Idéal pour les stations de pipelines sans personnel, l'automatisation des parcs de stockage, le contrôle des processus de raffinerie et les réseaux de pipelines intégrés SCADA nécessitant un fonctionnement et une surveillance de l'état des vannes à distance.

Principales caractéristiques et caractéristiques

• Actionneur électrique multitours intelligent :Actionneur contrôlé par microprocesseur avec réglage non intrusif via écran LCD local et clavier magnétique. Limites de couple, limites de position et profils de vitesse programmables sans ouvrir le boîtier de l'actionneur.
• Intégration Modbus RTU et 4-20 mA :Le protocole de communication standard Modbus RTU (RS-485) permet une intégration transparente avec les systèmes DCS, PLC et SCADA. Les signaux de retour de position et de contrôle 4-20 mA fournissent une sauvegarde analogique pour les applications critiques.
• Boîtier submersible IP68 :Boîtier à double étanchéité classé IP68 pour une immersion continue dans jusqu'à 7 mètres d'eau pendant 72 heures, garantissant un fonctionnement fiable dans les fosses de vannes inondées et les installations offshore exposées.
• Commande manuelle avec boîte de vitesses débrayable :Le volant intégré avec mécanisme de débrayage automatique du moteur au manuel permet un fonctionnement manuel en cas de panne de courant sans retirer l'actionneur.
• Arrêt à couple :La commande à détection de couple de l'actionneur garantit une force d'appui constante quelle que soit la pression de la conduite, offrant ainsi une fermeture étanche et fiable sans surcharger les composants de la vanne.
• Enregistrement des données et diagnostics :L'enregistreur de données embarqué enregistre les opérations des vannes, les profils de couple, les démarrages du moteur, les événements d'alarme et les calendriers de maintenance pour une analyse de maintenance prédictive.

Pourquoi nous choisir

• Solution clé en main d’automatisation des vannes :Nous fournissons un ensemble entièrement assemblé, calibré et testé (vanne, actionneur, support de montage et accouplement), éliminant les problèmes de montage et d'alignement sur site. Chaque assemblage est soumis à un test fonctionnel complet avant expédition.
• Options d'actionneurs multimarques :Nous pouvons intégrer des actionneurs de grands fabricants (Rotork, AUMA, Bernard, équivalent Limitorque) en fonction des exigences de standardisation de votre site et de votre stratégie de pièces détachées.
• Forfaits certifiés ATEX/IECEx :Pour les installations en zone dangereuse, nous fournissons des ensembles complets d'actionneurs de vanne certifiés ATEX/IECEx avec une documentation de certification complète pour les applications de zone 1 et de zone 2.
• Assistance mondiale pour la mise en service sur le terrain :Nos ingénieurs en automatisation peuvent se rendre sur votre site pour superviser l'installation, vérifier les boucles et prendre en charge l'intégration SCADA, garantissant ainsi une mise en service réussie.

Tableau des paramètres techniques

FAQ

Q : Comment éviter d'endommager la vanne en raison d'un couple excessif de l'actionneur ?
R : L'actionneur intelligent comprend un limiteur de couple électronique qui surveille le courant du moteur et le compare aux courbes de couple programmées. Si le couple dépasse la limite définie (réglable de 40 à 100 % de la valeur nominale), l'actionneur s'arrête immédiatement et signale une alarme de couple. Cela évite la torsion de la tige, les dommages au siège et la panne de la boîte de vitesses.

Q : L'actionneur peut-il être installé ultérieurement sur des vannes manuelles existantes ?
R : Oui, nous fournissons des kits de montage complets de mise à niveau comprenant un support de montage compatible ISO 5211, un accouplement de tige et un écrou d'entraînement. Nous avons besoin du diamètre de la tige de la vanne, de la forme du filetage, de la hauteur de la tige et du nombre de tours de l'ouverture à la fermeture pour concevoir l'adaptation de montage correcte.

Q : Que se passe-t-il lors d’une panne de courant ?
R : La vanne conserve sa dernière position (fail-in-place). Pour les exigences de fermeture ou d'ouverture de sécurité, nous pouvons intégrer un système de batterie de secours (BBS) ou un mécanisme à ressort de rappel qui amène automatiquement la vanne en position de sécurité en cas de coupure de courant. Veuillez préciser vos exigences de sécurité lors de la commande.
