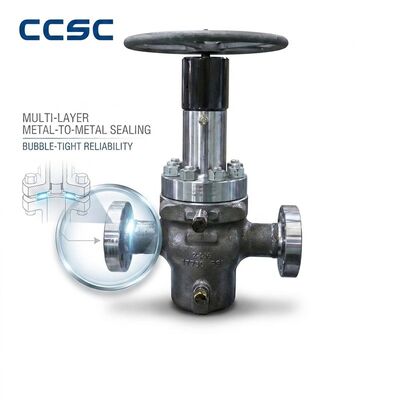

Valve de porte en acier forgé A105 1,5 pouce 800LB zéro émission service chimique toxique

Vanne à vanne en acier forgé avec joint à soufflet 1-1/2" 800LB

Présentation du produit

Ce robinet-vanne en acier forgé à joint à soufflet constitue la solution ultime pour les applications à zéro émission fugitive où les fuites de tige ne peuvent pas être tolérées. Le joint de tige primaire est une cartouche à soufflet hydroformée multicouche SS316L qui crée une barrière hermétique entre le fluide de procédé et l'atmosphère, éliminant ainsi le chemin de fuite traditionnel à travers le presse-étoupe. Une garniture secondaire en graphite assure une étanchéité de secours en cas de défaillance peu probable du soufflet. Classée en classe 800LB avec un corps en acier au carbone forgé A105 et des raccords à brides, cette vanne est idéale pour le traitement des produits chimiques toxiques, les systèmes d'huile thermique, les fluides caloporteurs, le service sous vide et toute application où les réglementations environnementales ou de sécurité exigent zéro émission de tige selon la norme ISO 15848-1 classe A.

Principales caractéristiques et caractéristiques

• Joint à soufflet hermétique :Le soufflet hydroformé multicouche SS316L fournit un joint de tige 100 % étanche avec zéro émission fugitive, testé et certifié selon le niveau d'étanchéité ISO 15848-1 classe A. Contrairement aux vannes à garniture conventionnelles, il n'y a aucune fuite de tige pendant toute la durée de vie de la vanne.
• Construction à soufflet multicouche :La conception du soufflet à trois couches offre une redondance : même si une couche développe un trou d'épingle, les couches restantes maintiennent l'intégrité de l'étanchéité. La construction multicouche offre également une meilleure résistance à la fatigue par rapport aux conceptions monocouches.
• Emballage de sécurité secondaire :Une garniture en graphite chargée au-dessus du soufflet agit comme un joint de secours indépendant et comprend un anneau de lanterne avec un raccord de fuite pour surveiller l'intégrité du soufflet.
• Durée de vie testée :Chaque conception de cartouche à soufflet est testée pendant son cycle de vie sur plus de 10 000 cycles d'ouverture-fermeture complets à la pression et à la température nominales pour valider la résistance à la fatigue et la fiabilité à long terme.
• Conception antistatique :La continuité électrique entre la tige et le corps empêche l'accumulation d'électricité statique, essentielle pour les services de fluides inflammables selon les exigences antistatiques API 600.
• Indicateur de position :L'indicateur de position de tige intégré fournit une confirmation visuelle claire d'ouverture/fermeture pour la sécurité de l'opérateur.

Pourquoi nous choisir

• Certifié ISO 15848-1 :Nos vannes à soufflet sont testées et certifiées de manière indépendante pour les émissions fugitives selon la norme ISO 15848-1, fournissant une preuve documentée de performances zéro émission pour la documentation de conformité environnementale.
• Fabrication de soufflets en interne :Nous fabriquons des cartouches à soufflet dans nos propres installations en utilisant une technologie d'hydroformage de précision, garantissant une qualité constante et permettant des conceptions de soufflet personnalisées pour des applications spéciales.
• Tests par spectromètre de masse à l'hélium :Chaque ensemble à soufflet est soumis à un test de fuite à l'hélium à l'aide d'un spectromètre de masse (sensibilité 1*10⁻⁶ mbar·L/s) pour vérifier l'intégrité du joint hermétique avant l'assemblage de la vanne.
• Coût total de possession compétitif :Bien que le prix d'achat initial soit plus élevé que celui des vannes à vanne conventionnelles, l'élimination de l'entretien de la garniture, la réduction des pertes de produit et l'absence de pénalités environnementales permettent de réduire considérablement les coûts totaux du cycle de vie.
• Prise en charge de l’ingénierie des applications :Nos ingénieurs peuvent examiner les conditions de votre processus et recommander le matériau de soufflet optimal (SS316L, Inconel 625, Hastelloy C276) en fonction des exigences de température, de pression et de compatibilité chimique.

Tableau des paramètres techniques

FAQ

Q : Quelles applications justifient le coût plus élevé d’une vanne à soufflet ?
R : Les vannes à soufflet sont essentielles lorsque les fuites de tige sont inacceptables : produits chimiques toxiques (chlore, ammoniac, phosgène), fluides caloporteurs (huile thermique, Dowtherm), systèmes à vide poussé, fluides radioactifs en service nucléaire et toute application régie par des réglementations environnementales strictes (EPA, REACH) exigeant zéro émission fugitive. Le surcoût est rapidement récupéré grâce à l’élimination des pertes de produits et aux économies de maintenance.

Q : Que se passe-t-il si le soufflet tombe en panne ?
R : En cas de défaillance du soufflet, la garniture secondaire en graphite située au-dessus du soufflet assure une étanchéité d'urgence. L'anneau lanterne avec raccord de fuite permet aux opérateurs de détecter une défaillance du soufflet grâce à la surveillance de la pression ou à l'inspection visuelle de l'orifice de fuite, permettant ainsi des arrêts de maintenance planifiés plutôt que des réparations d'urgence.

Q : Les vannes à soufflet conviennent-elles au service de vapeur ?
R : Oui, les soufflets SS316L conviennent à la vapeur saturée et surchauffée jusqu'à 425°C. Pour des températures de vapeur supérieures à 425°C, nous recommandons le matériau de soufflet Inconel 625 qui maintient la résistance à la fatigue à des températures élevées. Veuillez préciser vos conditions de vapeur lors de votre demande.
