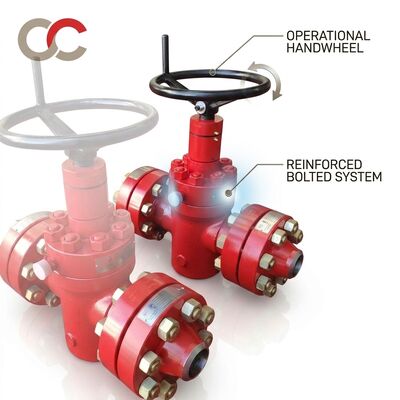

API 6A Valve de porte à tête de puits à flanc 2-1/16 pouces 5000 PSI PSL3 EE-NL Porte à double joint

API 6A a bridé la soupape à vanne de tête de puits 2-1/16" 5000 livres par pouce carré

Présentation du produit

Ce robinet-vanne à bride pour tête de puits API 6A est spécialement conçu pour les applications de surface pétrolières et gazières en amont, notamment les assemblages de têtes de puits, les arbres de Noël, les collecteurs d'étranglement et l'isolation des conduites d'écoulement. Évaluée à une pression de service de 5 000 PSI (34,5 MPa) avec les exigences de qualité PSL3, la vanne est dotée d'une conception à double joint extensible qui fournit une étanchéité mécanique positive dans les directions amont et aval. L'alésage nominal de 2-1/16 pouces avec extrémités à bride API 6BX est entièrement conforme aux spécifications API 6A 21e édition. La classe de température EE-NL avec la classe de matériaux EE garantit des performances fiables dans des environnements de service acides (NACE MR0175) à des températures de -46°C à 121°C.

Principales caractéristiques et caractéristiques

• Conception de porte extensible à double joint :Contrairement aux vannes à dalle conventionnelles, le mécanisme de vanne à expansion utilise une vanne fendue en forme de coin qui se dilate mécaniquement contre les deux sièges lorsqu'elle est fermée, créant ainsi un joint mécanique positif indépendant de la pression de la conduite. Cette conception permet une fermeture sans fuite, même à de faibles pressions différentielles.
• Conduit traversant à passage intégral :L'ouverture de la vanne correspond à l'alésage complet du tuyau lorsqu'elle est complètement ouverte, éliminant ainsi les turbulences, minimisant la chute de pression et permettant les opérations de raclage sans restriction.
• Niveau de qualité PSL3 :Exigences de qualité complètes, y compris une NDE volumétrique à 100 % (UT/RT) de toutes les pièces sous pression, des tests d'impact Charpy à la température minimale de conception et une traçabilité complète conformément aux exigences API 6A.
• Conforme au service acide :La classe de matériaux EE avec conformité NACE MR0175/ISO 15156 garantit la résistance à la fissuration sous contrainte par sulfure dans les fluides de puits contenant du H2S.
• Raccords d'injection de graisse :Les raccords de graissage intégrés sur le siège et la tige permettent une lubrification en service et une injection de produit d'étanchéité de siège d'urgence sans dépose de la vanne.
• Brides cloutées API 6BX :Les brides à joint annulaire (RTJ) avec joints annulaires BX offrent une étanchéité haute pression fiable avec un contact métal sur métal complet.

Pourquoi nous choisir

• Installation sous licence API 6A :Notre usine de fabrication détient des licences actives de monogramme API 6A et API Q1, auditées régulièrement par l'American Petroleum Institute pour leur conformité.
• Ensemble complet de documentation PSL3 :Chaque vanne est livrée avec un registre de fabrication (MRB) complet comprenant des certificats d'essai de matériaux, des rapports NDE, des graphiques de test de pression et des enregistrements d'inspection dimensionnelle finale.
• Gaz testé selon API 6A Annexe F :En plus des tests hydrostatiques de la coque et du siège, les vannes sont soumises à des tests de siège à gaz à basse pression (air ou azote de 5 à 15 PSI) pour vérifier l'étanchéité aux bulles.
• Assistance mondiale sur le terrain :Ingénieurs de service technique disponibles pour la supervision de l'installation, l'assistance à la mise en service et la formation à la maintenance sur le terrain sur les sites de puits du monde entier.
• Délais compétitifs :Livraison standard en 20 à 30 jours ouvrables depuis notre installation sous licence API, nettement plus rapide que de nombreux fabricants américains et européens pour des produits API 6A comparables.

Tableau des paramètres techniques

FAQ

Q : Quelle est la différence entre PSL2 et PSL3 pour les vannes API 6A ?
R : PSL3 nécessite des contrôles de qualité beaucoup plus rigoureux, notamment une NDE volumétrique à 100 % (UT ou RT) de toutes les pièces contenant de la pression, des tests d'impact Charpy à encoche en V à la température minimale de conception et des contrôles chimiques des matériaux plus stricts avec une traçabilité complète. PSL3 est généralement spécifié pour les applications critiques de têtes de puits et d’arbres de Noël où les conséquences d’une défaillance sont graves.

Q : Ces vannes peuvent-elles être utilisées en service H2S (acide) ?
R : Oui, la classe de matériaux EE avec conformité NACE MR0175/ISO 15156 est standard pour nos vannes API 6A. Toutes les pièces contenant et contrôlant la pression sont soumises à des tests de dureté (HRC 22 max) pour garantir la résistance à la fissuration sous contrainte de sulfure.

Q : Fournissez-vous des services d’inspection tiers ?
R : Oui, nous nous coordonnons avec toutes les principales agences d'inspection tierces, notamment Bureau Veritas, SGS, TUV et DNV, pour les tests par témoins, la vérification des matériaux et l'inspection finale dans nos installations. L'agence d'inspection peut tamponner et signer tous les documents de test.
