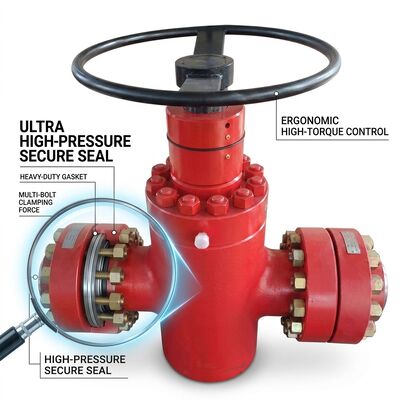

Valve de porte en acier forgé à haute température F22 4 pouces 2500LB Sceau sous pression Service de vapeur de soudage à la fesse

Soupape à vanne en acier forgée à hautes températures F22 4" 2500LB

Présentation du produit

Conçu pour les conditions de service à haute température les plus exigeantes, ce robinet-vanne en acier forgé est doté d'un corps en acier allié ASTM A182 F22 (2,25Cr-1Mo) conçu pour maintenir l'intégrité mécanique à des températures allant jusqu'à 593°C. La construction du joint sous pression de classe 2 500 LB de 4 pouces est spécialement conçue pour les conduites de vapeur surchauffée dans les centrales électriques à combustibles fossiles, les unités d'hydrocraquage des raffineries et le traitement des hydrocarbures à haute température. La chimie de l'alliage chrome-molybdène offre une résistance au fluage et à l'oxydation supérieure à celle de l'acier au carbone standard, garantissant des décennies de service fiable dans les boucles de processus critiques.

Principales caractéristiques et caractéristiques

• Corps en alliage de chrome-molybdène F22 :La chimie de l'alliage 2,25 % Cr - 1 % Mo offre une résistance au fluage et une résistance exceptionnelles aux attaques de l'hydrogène à des températures élevées, répondant aux exigences NACE MR0175 pour les environnements de service acides.
• Bonnet à joint sous pression avec joint en graphite :La conception du joint auto-énergisant avec un joint flexible en spirale en graphite/acier inoxydable maintient l'intégrité de l'étanchéité tout au long du cycle thermique de la température ambiante à 593 °C.
• Garniture Stellite 6 complète :Le rechargement à base de cobalt sur le portail, les anneaux de siège et le siège arrière offre une résistance supérieure au grippage et à l'érosion, essentielle pour maintenir l'étanchéité du siège dans des conditions d'érosion par la vapeur à haute température.
• Conception de disque guidée :Les fentes de guidage usinées avec précision dans le corps et le disque garantissent un fonctionnement fluide, sans vibrations ni vibrations, même dans des conditions d'écoulement à grande vitesse.
• Presse-étoupe étendu :La chambre de garniture profonde avec capacité de chargement rapide peut accueillir plusieurs anneaux de garniture en graphite pour une meilleure étanchéité de la tige à des températures extrêmes.
• Préparation de soudure sans contrainte :Toutes les extrémités soudées bout à bout sont traitées thermiquement après soudage (PWHT) pour éliminer les contraintes résiduelles, garantissant ainsi l'intégrité de la soudure lors de l'installation sur site.

Pourquoi nous choisir

• Expertise spécialisée en acier allié :Nous maintenons des lignes de production dédiées aux vannes en alliage chrome-molybdène avec des processus de traitement thermique contrôlés conformément aux qualifications de soudage ASME Section IX.
• Forfait EMI complet :Chaque vanne est soumise en standard à des tests par ultrasons, à une inspection par magnétoscopie et à une identification positive des matériaux (PMI), avec une documentation complète fournie.
• Test de cycle à haute température :Notre installation de test interne effectue des tests de cyclage thermique de la température ambiante à 600°C, validant l'étanchéité du siège et les performances de l'emballage avant expédition.
• Références mondiales du projet :Nos vannes haute température sont installées dans les principales centrales électriques et raffineries d'Asie, du Moyen-Orient et d'Afrique.
• Ingénierie OEM et personnalisée :Capable de concevoir et de fabriquer selon les spécifications spécifiques du projet, y compris les dessins GA, les fiches techniques et la documentation ITP.

Tableau des paramètres techniques

FAQ

Q : Quelle est la différence entre le F22 et l’acier au carbone standard pour un service à haute température ?
R : L'acier allié F22 contient 2,25 % de chrome et 1 % de molybdène, offrant une résistance à la rupture par fluage et une résistance à l'oxydation nettement plus élevées à des températures supérieures à 450 °C. L'acier au carbone perd rapidement sa résistance au-dessus de 425°C, tandis que le F22 maintient son intégrité structurelle jusqu'à 593°C, ce qui le rend essentiel pour les services de vapeur surchauffée et d'hydrocarbures à haute température.

Q : Comment assurez-vous que la vanne reste étanche pendant le cycle thermique ?
R : Notre conception de chapeau à joint sous pression avec garniture en graphite sous charge compense automatiquement la dilatation et la contraction thermiques. La garniture Stellite 6 maintient la stabilité dimensionnelle sur toute la plage de température. Chaque vanne est soumise à un test de cycle thermique pour vérifier les performances d'étanchéité.

Q : Fournissez-vous des spécifications de procédure de soudage (WPS) pour l'installation sur le terrain ?
R : Oui, nous fournissons une documentation WPS et PQR détaillée pour la préparation des extrémités de soudure bout à bout, y compris les exigences de préchauffage, les contrôles de température entre les passes et les paramètres de traitement thermique après soudage pour le matériau F22.
