Soupape d'obstruction réglable actionnée hydraulique api 6A contrôle de débit à distance 10000psi rétroaction de position de sécurité

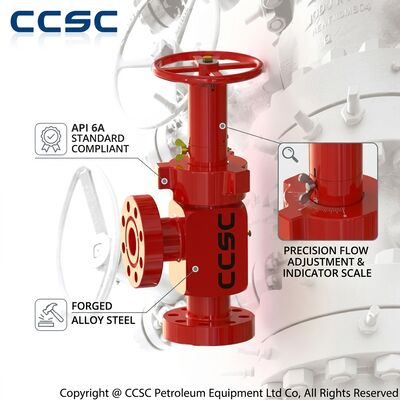

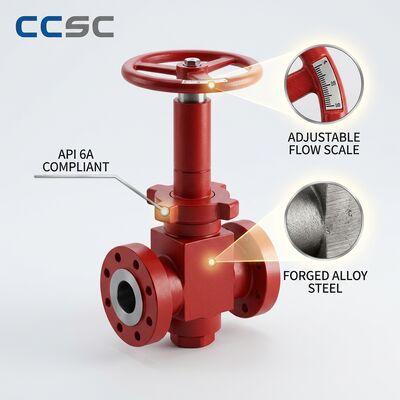

La vanne d'étranglement réglable hydraulique CCSC offre un contrôle de débit à distance et répétable pour les installations de tête de puits et de collecteurs d'étranglement où le réglage manuel est impraticable ou dangereux. La vanne combine l'étranglement réglable éprouvé de type aiguille avec un actionneur hydraulique qui positionne la tige avec précision selon un signal de commande, permettant de modifier l'ouverture de l'étranglement à partir d'un panneau distant, d'un régulateur de processus ou d'un système d'arrêt d'urgence. L'ensemble est fabriqué selon les pratiques API 6A et API 16C et est disponible avec des configurations d'actionneur à sécurité positive ouverte ou à sécurité positive fermée pour correspondre à la philosophie de sécurité de l'installation.

Étant donné que l'actionneur est entraîné par la puissance hydraulique plutôt que par un effort manuel, l'étranglement peut être ajusté pendant que le collecteur est sous pression de travail complète sans exposer le personnel à la zone de haute pression. Un transmetteur de rétroaction de position intégré rapporte la position réelle de la tige à la salle de contrôle, de sorte que l'opérateur connaît toujours la véritable ouverture de l'étranglement plutôt que de se fier à une valeur déduite. Cette combinaison de fonctionnement à distance et de rétroaction de position fait de la vanne un composant essentiel des systèmes modernes de test de puits automatisés et d'optimisation de la production.

• Actionnement hydraulique à distance : positionnement de tige doux et puissant entraîné par une pression d'alimentation hydraulique de 1 500 psi à 3 000 psi.
• Configuration à sécurité positive : disponible en sécurité positive fermée ou sécurité positive ouverte avec retour à ressort pour une logique de sécurité spécifique à l'installation.
• Rétroaction de position : le transmetteur de position linéaire donne au système de contrôle une mesure en direct de l'ouverture de l'étranglement.
• Prêt pour l'interface ESD : l'actionneur répond directement aux signaux d'arrêt d'urgence pour une isolation rapide du puits à la demande.
• Garniture à aiguille éprouvée : l'aiguille et le siège en carbure de tungstène offrent un contrôle de débit précis et une résistance à l'érosion sous des chutes de pression élevées.
• Corps en acier allié forgé : enveloppe de confinement de pression fabriquée à partir de pièces forgées de qualité avec traçabilité complète des matériaux.
• Commande manuelle : la commande par volant permet un fonctionnement local pendant la mise en service ou lorsque l'alimentation hydraulique est indisponible.

La vanne d'étranglement réglable hydraulique est spécifiée pour les têtes de puits de plateformes sans personnel, les emplacements terrestres éloignés, les collecteurs d'étranglement automatisés et les installations de processus où le débit doit être régulé depuis une salle de contrôle centrale. Elle est utilisée dans les schémas d'optimisation de la production qui ajustent l'étranglement en continu pour maintenir une pression cible à la tête de puits, dans les unités de mesure de débit multiphasique qui nécessitent une réponse rapide aux conditions de débit changeantes, et dans les systèmes d'injection protégeant les réservoirs contre les pics de pression. La vanne est également précieuse dans les campagnes de test de puits où un programme de changements d'étranglement est exécuté automatiquement pendant que les ingénieurs surveillent le train de séparateurs à distance.

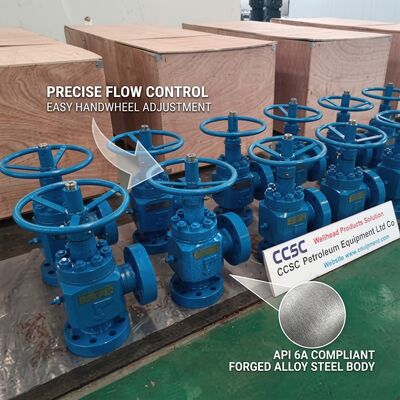

Chaque vanne d'étranglement hydraulique reçoit un test de pression complet du corps de la vanne et de la garniture, ainsi qu'un test fonctionnel de l'actionneur, y compris la vérification de la course, le temps de réponse à sécurité positive et l'étalonnage de la rétroaction de position. Des certificats de test sont émis contre le numéro de série et conservés avec la documentation du matériel pour l'unité complète. Avant l'exportation, la vanne est vidangée du fluide de test, les orifices de l'actionneur sont bouchés et l'ensemble est protégé contre l'humidité et les dommages mécaniques dans une caisse en contreplaqué spécialement conçue. CCSC soutient l'équipement avec des dessins d'installation, une documentation schématique hydraulique et des conseils de mise en service pour l'interface du système de contrôle.
