Détails sur le produit:
|
| Taille: | 2-1/16 » | Pression de travail: | 10 000 psi |
|---|---|---|---|
| Orifice maximum: | 3/4" – 1" | Catégorie des matériaux: | Ee |
| Type de connexion: | RTJ à flasque | Matériau du corps: | Acier allié forgé |
| Aiguille et siège: | Carbure de tungstène | Température de fonctionnement: | 75°F – 350°F |
| Type de traitement: | Forgeage | PSL: | 1-3 |
| RP: | 1-2 | Médias: | PÉTROLE, GAZ |
| Mettre en évidence: | Vanne d'étranglement réglable à bride API 6A,Vanne d'étranglement en acier allié forgé 10000psi,Bloc d'étranglement garniture EE 2 1/16 pouces |
||

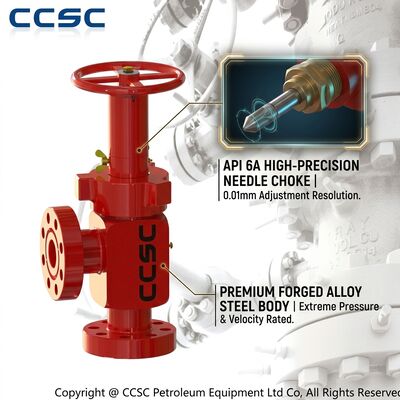

La soupape d'étouffement à aiguille réglable à bride CCSC est un dispositif de contrôle du débit API 6A conçu pour la régulation précise des effluents de puits dans le collecteur d'étouffement, les essais de puits et le service de production.La vanne utilise un corps en acier allié forgé avec des connexions d'extrémité en bride et une tige d'aiguille en acier inoxydable qui se déplace dans un siège remplaçable pour contrôler la zone de débit avec une excellente résolutionChaque unité est fabriquée conformément aux pratiques de conception de l'API 6A et de l'API 16C.d'un débit complet construit autour de composants en carbure de tungstène qui résistent à l'action de coupe du sable produit et du fluide à grande vitesse.

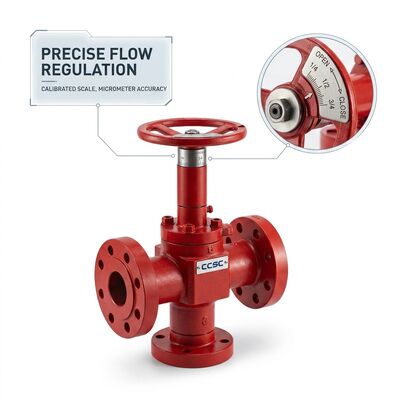

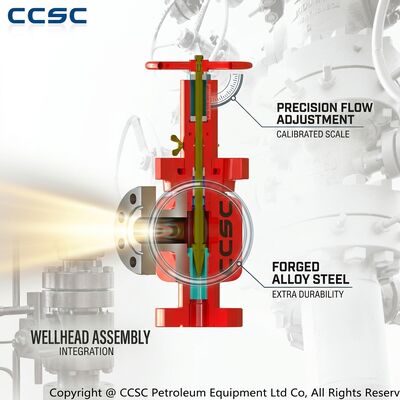

La construction de type aiguille donne à l'opérateur une relation simple et prévisible entre la position de la roue et le débit,et une échelle d'indicateur usinée sur le capot montre l'ouverture exacte en tout temps. This makes the flanged choke valve particularly popular for well testing operations where the flow rate must be stepped through a series of known positions while the separator and metering equipment are monitoredLe corps de la vanne est conçu pour être installé avec des brides sur des collecteurs d'étouffement, ce qui permet de retirer rapidement l'ensemble complet pour l'inspection sans perturber les conduites du collecteur.
Principales caractéristiques| Paramètre | Spécification |
|---|---|
| Taille du forage | 2 à 16 pouces |
| Pression de travail | 10,000 psi |
| Maximum de l'orifice | 3/4 dans 1 dans |
| Catégorie des matériaux | EE |
| Type de connexion | Les autres joints à flèches |
| Matériau du corps | Acier allié forgé |
| Aiguille et siège | Carbure de tungstène / acier inoxydable |
| Température de fonctionnement | 75°F ∼ 350°F |
| Niveau de spécification du produit | PSL 1 ¢ 3 |
| Exigence de performance | PR 1 2 |
La soupape d'étouffement à aiguille réglable à flanc est appliquée sur les collecteurs d'étouffement de forage, les collecteurs d'étouffement d'essai de puits, les collecteurs d'aile de production et les conduites d'injection où un contrôle exact du débit est requis.Les tâches typiques comprennent des programmes d'essai de réservoirs qui nécessitent une séquence de débits stabilisés, la distribution de l'ascenseur de gaz où chaque puits nécessite un point de réglage individuel, et les systèmes d'injection d'eau qui doivent protéger la formation contre les surtensions de pression.La connexion à bride facilite l'intégration de la vanne dans des ensembles d'essai montés sur des patins, et le corps compact forgé maintient l'empreinte globale du collecteur faible, même dans des conditions de haute pression.
Emballage et assurance qualitéLe CCSC effectue une séquence complète d'essais sur chaque soupape d'étranglement à bride, y compris l'essai hydrostatique de la coque, l'essai de fuite du siège et la vérification de la contre-pression conformément aux exigences de l'API 6A.Certificats de matériaux, les dossiers de traitement thermique et les rapports d'inspection dimensionnelle sont établis pour assurer la traçabilité, et la finition du carbure de tungstène est inspectée pour la qualité de la surface avant l'assemblage.protégé par un inhibiteur de la corrosionL'inspection par un tiers et des paquets de documentation spéciaux peuvent être organisés pour répondre aux exigences des grandes compagnies pétrolières.
